名稱 |
: |

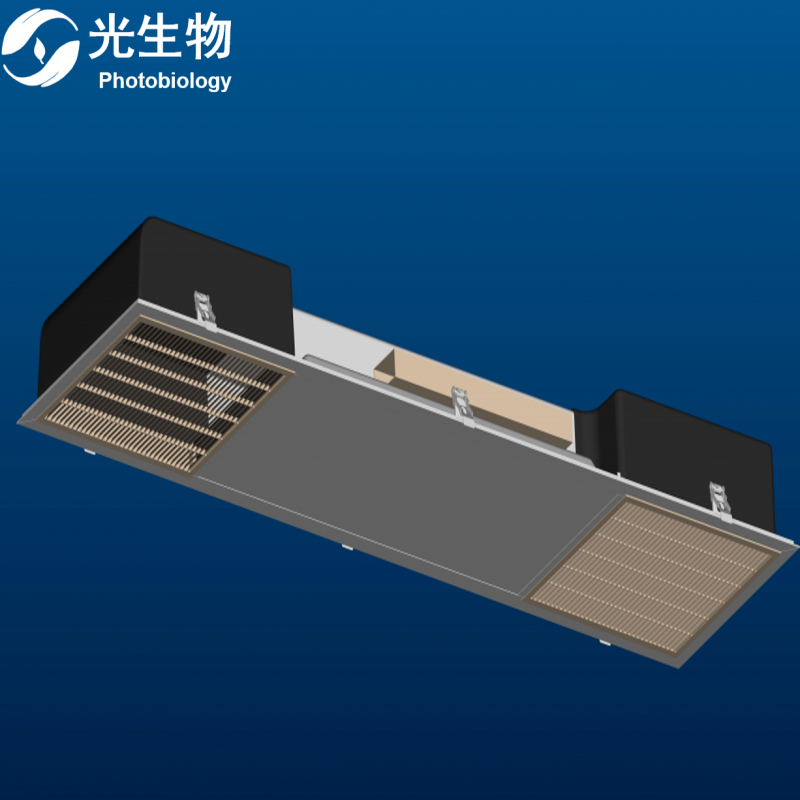

照明+消毒+凈化 三合一集成電器 |
|
型號 |
: |
G6 |
|
顏色 |
： |
白色
|
|
功率參數 |
： |
額定功率50W，照明30W， 吹風20W |
|
外觀參數 |
: |
整機安裝尺寸295*1192mm
|
一．產品功能
1.符合3C標準
2.應用燈具安規類型：一類
3.采用隔離式恒流方案
4.具有短路保護、開路保護、過載自動保護功能,故障解除自動重啟
5.功率/色溫：50W（照明部分：30W/36W，風機部分20W
6.使用2.4G遙控
7.能兼容美國/澳洲/國內尺寸（常規295*1195MM），預留明裝、吊裝功能
8、可拆卸更換濾網
9、集照明/殺菌/過濾一體化功能
二．執行標準
√GB19510.1-2009《燈的控制裝置第1部分 一般要求和安全要求》
√GB19510.14-2009《燈的控制裝置 第14部分:LED模塊用直流或交流電子控制裝置的特殊要求》
√ GB/T 24825-2009《LED模塊用直流或交流電子控制裝置 性能要求》
√GB17625.1-2008《電磁兼容 限值 諧波電流發射限值(設備每相輸入≤16A)》
√GB17743-2016《電氣照明和類似設備的無線電騷擾特性的限值和測量方法》
√GB/T17626.5《浪涌沖擊干擾度》
√GB/T 31831-2015 LED室內照明應用技術要求
三． 技術參數要求
|
1.輸入參數 |
1.1 |
輸入電壓 |
100 ~277 Vac |
|
1.2 |
輸入電壓頻率 |
50/ 60 Hz |
|
|
1.3 |
最大輸入電流 |
0.70A Max @100Vac |
|
|
1.4 |
諧波(THD) |
＜20 |
|
|
1.5 |
最大輸入功率 |
50W Max @220Vac |
|
|
1.6 |
功率因數 |
≥0.9 @220Vac/滿載 |
|
|
1.7 |
短路限制功耗 |
短路功耗≤1W |
|
|
1.8 |
開路限制功耗 |
開路功耗≤1.5W |
|
|
2.輸出參數 |
2.1 |
最大輸出功率 |
/ |
|
2.2 |
輸出電流 |
/ |
|
|
2.3 |
負載電壓范圍 |
/ |
|
|
2.4 |
效 率(匹配負載測試） |
/ |
|
|
2.5 |
輸出電流紋波-峰峰值 |
/ |
|
|
2.6 |
工作頻率 |
/ |
|
|
2.7 |
啟動時間 |
/ |
|
|
3.安規參數 |
3.1 |
浪涌電流 |
220V輸入，最大負載 輸入功率50W：線線1000V，線地2000V |
|
3.2 |
短路保護 |
保護，解除后自動恢復正常 |
|
|
3.3 |
過載保護 |
保護，解除后自動恢復正常 |
|
|
3.4 |
開路電壓 |
/ |
|
|
3.5 |
耐壓 |
隔離：輸入對輸出 3.75K Vac 60S 5mA |
|
|
3.6 |
絕緣電阻 |
輸入對輸出 500 V dc 4MΩ 60S |
|
|
3.7 |
泄漏電流 |
輸入輸出的泄漏電流≤0.5mA |
|
|
4.光電參數 |
4.1 |
色溫 |
2700-6500K(色容差<5) |
|
4.2 |
顯指 |
Ra＞80且R9＞0 |
|
|
4.3 |
光通量 |
＞3600lm |
|
|
4.4 |
光效 |
＞100lm/W |
|
|
4.5 |
UGR |
<19 |
|
|
5.使用環境 |
5.1 |
環境溫度 (ta) |
-20℃...+50℃ |
|
5.2 |
tc |
85℃ |
|
|
5.3 |
濕度 |
20%-85% RH |
|
|
5.4 |
防塵防水等級 |
IP20 |
|
6.壽命 |
6.1 |
平均壽命 |
20,000h @220V ac & Vled=20V (環境: +45℃ 85% RH) 80,000h @220V ac & Vled=20V (環境: +25℃ 85% RH) |
|
7. 成品風量 |
7.1 |
風量 |
≥300m³/h |
|
7.2 |
預留風量 |
500m³ /h |
|
|
8.噪音 |
8.1 |
噪音 |
<50db |
